乐恒国内外已累计交付560余套MVR蒸发系统,拥有丰富的行业经验。

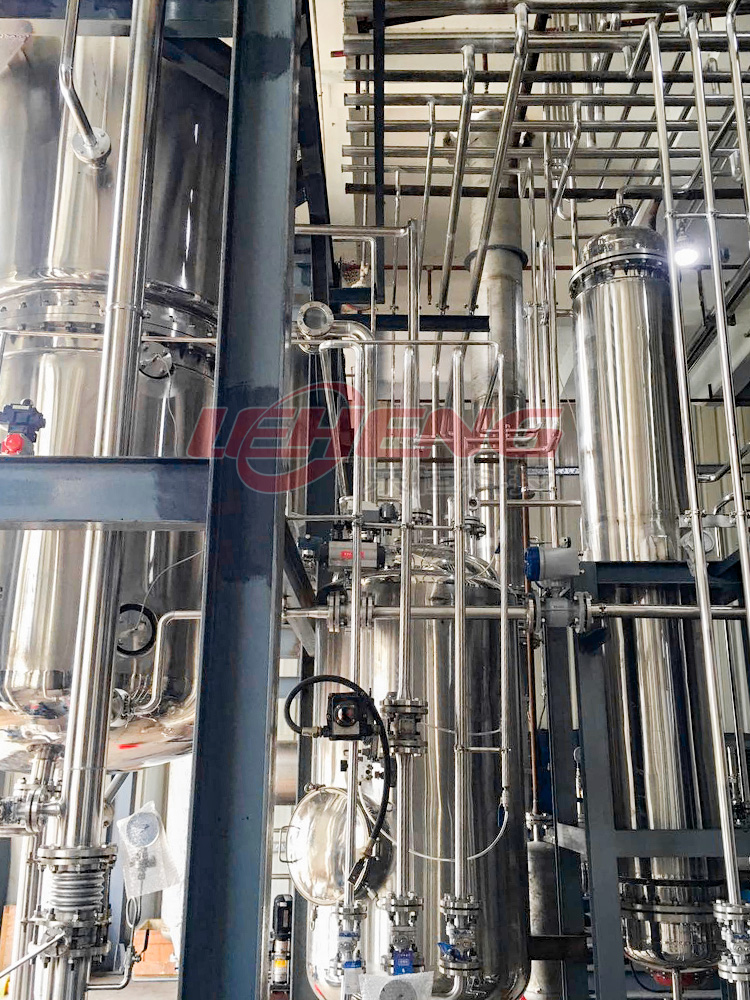

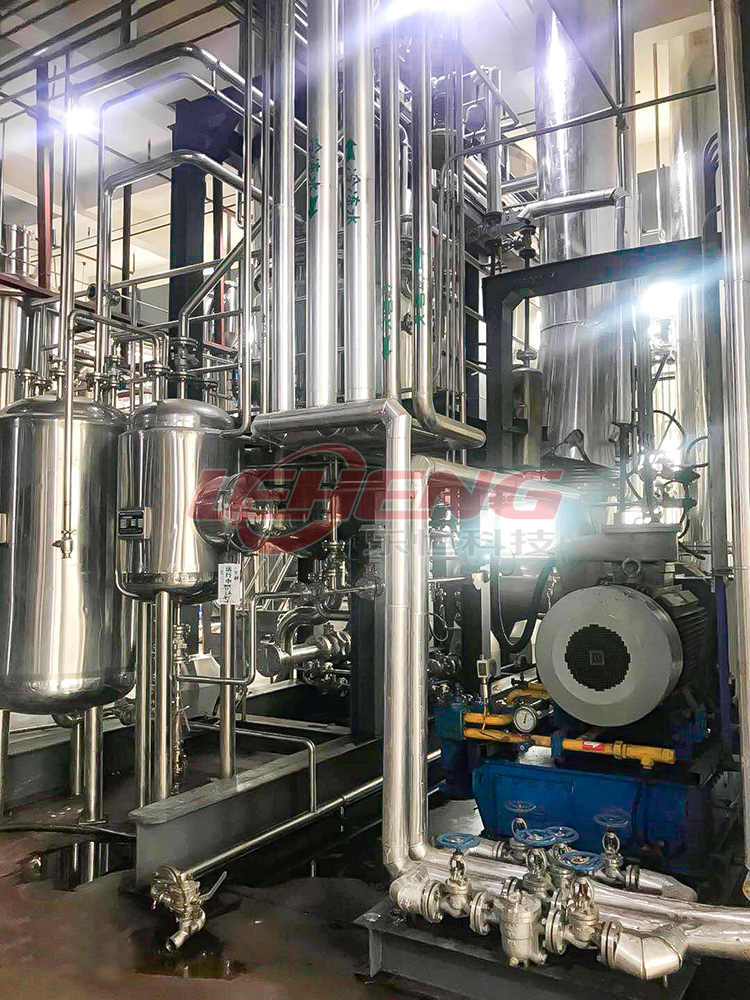

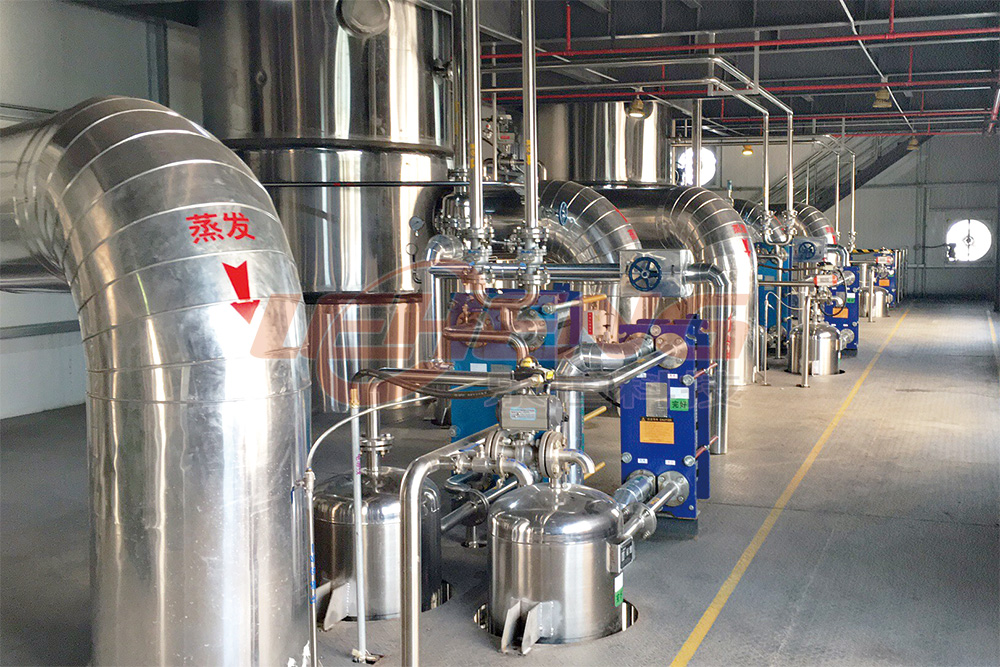

7T/h 乙醇提取小叶榕溶液MVR蒸发浓缩系统

项目概要

该项目位于广东,客户为国内知名的中药厂,从乐恒已经累计采购了6套MVR中药浓缩系统。
Contact Us
欢迎咨询任何问题

项目信息

地点
广东
日期
2017
国家
中国
数量
5套

系统参数

  • 物料成分:乙醇提取小叶榕溶液
  • 系统形式:MVR降膜蒸发浓缩
  • 进料量:7.5T/h
  • 蒸发量:7T/h
  • 进料密度:0.85-0.9g/ml
  • 出料密度:1.05g/ml
  • 沸点升高:2℃
  • 温升:10℃
  • 蒸发温度:80℃
  • 压缩机形式:增速箱式离心蒸汽压缩机

项目背景

该企业始建于1970年,至今已有50年发展史,企业按照GMP标准建设了生产提取车间,新建成的提取车间年加工中药材可达5万吨,是岭南地区规模较大的中药提取车间。

项目挑战

该项目是用于乙醇提取小叶榕溶液的蒸发浓缩,对系统和压缩机的防爆有更高的要求,物料方面进料浓度低且对蒸发器出料的比重有较高要求。

乐恒解决方案

针对该项目的要求,乐恒设计了MVR降膜蒸发解决方案,压缩机选用乐恒自研的齿轮箱式蒸汽压缩机,满足了生产车间的防爆要求。

经过实际验证,该系统运行稳定,效果良好,较低的能耗更是给客户留下了深刻的印象。

配套压缩机

乐恒齿轮箱式蒸汽压缩机

该项目配套的压缩机为乐恒研发生产的增速箱式蒸汽压缩机,压缩机温升为10℃。增速箱式离心式压缩机由电机与增速齿轮箱配合进行驱动,通过精密的叶轮设计可使压缩机工作效率可以达到85%以上。

了解更多
乐恒增速箱式蒸汽压缩机

能耗分析

进料量 T/H 7.5 运行时间 H/Y 8000
蒸发量 T/H 7 电价 元/KW.h 0.8
出料量 T/H 0.5 蒸汽价格 元/T 200
    冷却水费用 0.1
项目 双效系统 MVR系统
电耗 KW 50 193
鲜蒸汽 T/H 4 0.1
冷却水 T/H 350 50
小时费用 /元 875 179.4
蒸发吨水费用 /元 125 25.63
小时节约费用 /元 695.6
年节约费用 /元 5565000
年节约率 % 79.5%
